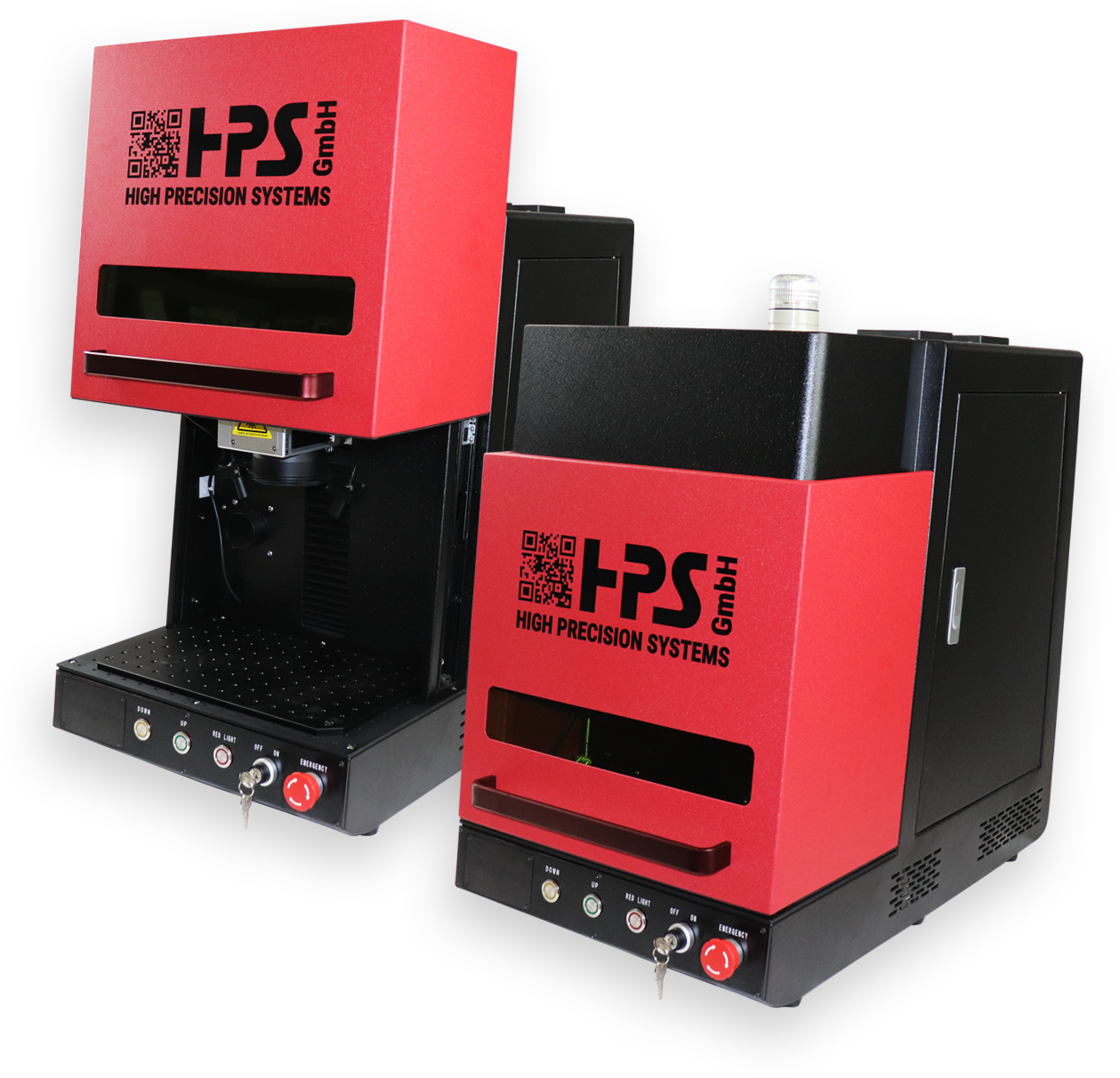

Die kompakte Fiber Laserbox der HPS

Die F-Box kann ganz einfach via USB mit einem PC verbunden werden und ist dann sofort einsatzbereit. Die einfache Inbetriebnahme und die Live-View Einstellung macht sie zu einem absoluten Komfort- und Einstiegsmodell. Perfekt ausrichten und fehlerfrei markieren ist dank der Live-View Einstellung möglich. Die Sicherheitsschiebetür ist mit einem Laserschutzglas versehen. Die Schiebetür dient zum schnellen Einlegen der Werkstücke und gibt den Arbeitsbereich an drei Seiten frei.

Die F-Box ist sehr einfach zu bedienen und extrem leise sodass Sie die Fiber Laserstation auch im Büro oder in ruhiger Umgebung ungestört und ohne Probleme nutzen könnten. Die doppelte Fokushilfe/Pointer und die elektr. Z-Achse ist bei allen Modellen vorhanden und das Absaugsystem ist standardmäßig bei allen Varianten vorbereitet.

Mit der F-Box kann man Objekte bis zur Größe 240 x 360 x 300 mm (L x B x H) markieren.


LaserquelleGütegeschalteter Faserlaser
Laser-Nennleistung20W30W50W
Strahlqualität M²<1.8<1.8<2.0
Strahldurchmesser6-9mm6-9mm6-9mm
Impulsbreite90~110ns90~110ns80~110ns
Frequenz30-60 KHz30-60 KHz50-80 KHz
Impuls pro E-Energie0.67mj1mj1mj
Spitzenleistung7.4 KW11 KW12.5 KW
Langfristige Instabilität der Stromversorgung5%5%5%
KühlsystemLuftkühlungLuftkühlungLuftkühlung
Ziel-DiodeIntegrierte sichtbare rote Laserdiode, λ=635nm
Laserschutzklasse
FBox
Gewicht70kg
AbmessungenL 768mm * B 430mm * H 744.9mm
Elektrische Anschlusswerte115V - 230V VAC 50 - 60 Hz
Betriebstemperatur+10 to +35 °C (46 to 95°F)
Luftfeuchtigkeit< 90% nicht kondensierend
Max. WerkstückgrößeL 240mm * B 360mm * H 300mm
Scankopf
F-Theta LinseFL 160/163
Markierungsbereich100 * 100 mm
Spotgröße im Fokus0.15mm
Min. Linienbreite0.01mm
Min. Character0.15mm
Arbeitsabstand (zur Linse)180±2mm
Scan-GeschwindigkeitUp to 5000 mm/s
Marking Software
Min. Hardware Requirements
BetriebssystemWindows XP, Win 7, Win 8, Win 10
Min. SpeicherRAM 1G oder höher, HDD 32G oder höher
DisplaySVGA Color
Text
FontsTrue-Type ( filled/unfilled), Single-Line Fonts
OrientierungBenutzerdefiniert
BuchstabenabstandBenutzerdefiniert
BogentextSkalierbar und einstellbar
Graphic
ElementeLinie, Rechteck, Kreis, Ellipse (gefüllt / ungefüllt)
FormateVector: *.plt, *.dxf, *.ai, *.svg BMP: *.bmp, *.jpg, *.jpeg, *.gif, *.png
Specials
Focus-Finder
Elektrische Z-Achse

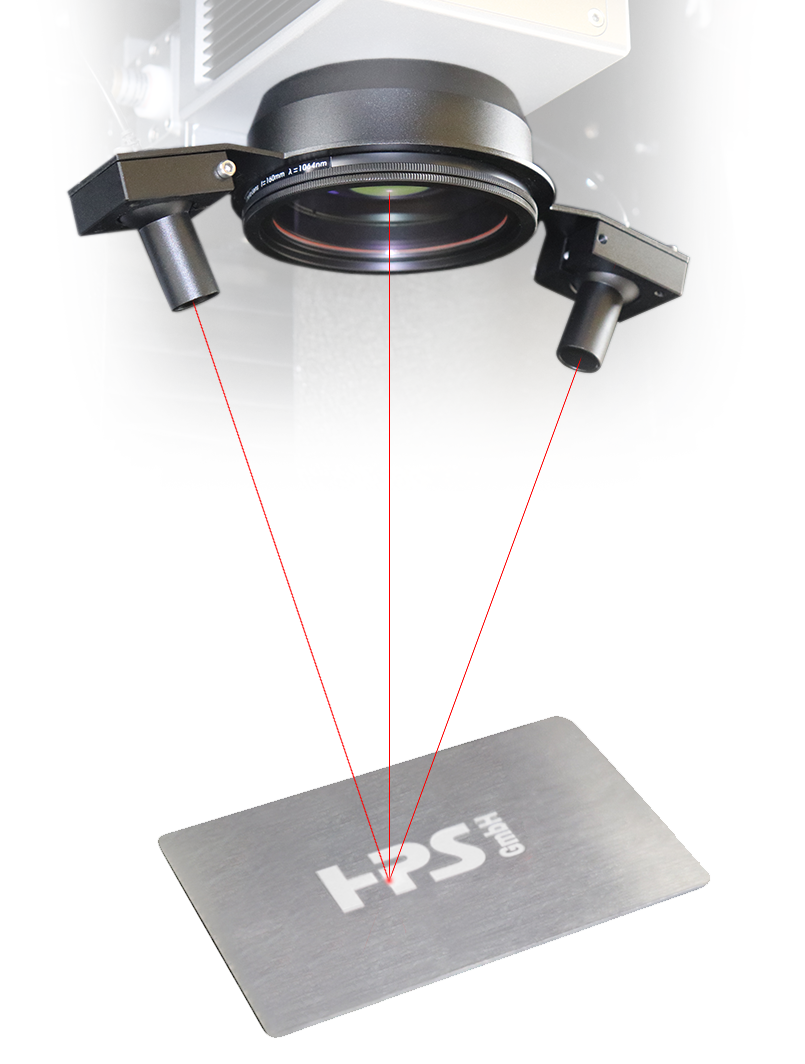

Focus Finder

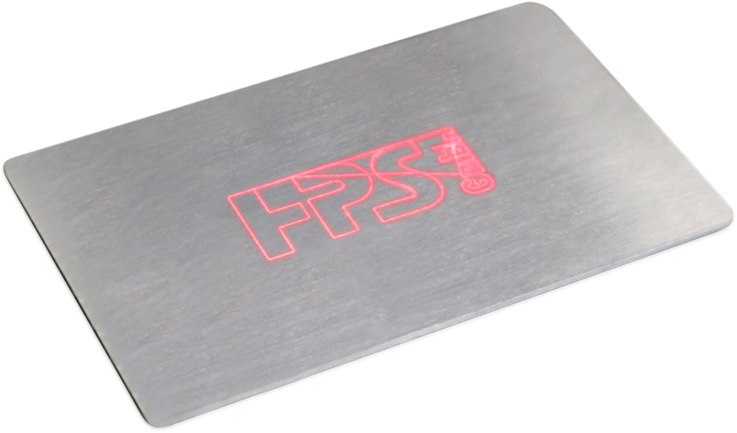

Live-View

Dimensionen
